Hướng dẫn sử dụng máy nội soi tiêu hóa Olympus CV-240 / CV-200
19/05/2015 00:15
HƯỚNG DẪN SỬ DỤNG NHANH HỆ THỐNG NỘI SOI TIÊU HÓA OLYMPUS CV-240

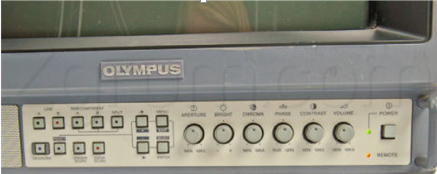

1. Màn hình chuyên dụng CRT 14”
1. Màn hình chuyên dụng CRT 14”

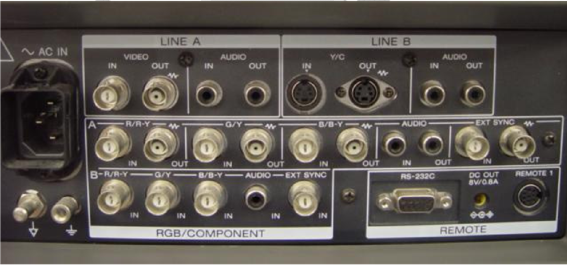

Các cổng kết nối tín hiệu :
RGB/COMPONENT A-B : Kết nối các dây R-G-B (SYNC) trên cable RGB
LINE A : Kết nối chuẩn đồng trục – dây Y (màu vàng) trên cable RGB (nếu có) vào cổng IN.
LINE B : Kết nối chuẩn S-Video

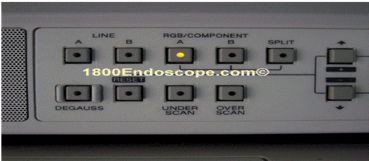

Các phím chức năng :
LINE A : Kết nối chuẩn đồng trục – dây Y (màu vàng) trên cable RGB (nếu có) vào cổng IN.
LINE B : Kết nối chuẩn S-Video
Các phím chức năng :
LINE A-B : Bấm chọn A hoặc B nếu kết nối LINE A/B phía sau.
RGB/COMPONENT A-B : Bấm chọn A hoặc B nếu kết nối RGB A/B phía sau.
Menu – Select - - : Sử dụng để điều chỉnh các chế độ.
Degaus : Khử nhiễm từ màn hình
CRTReset : Về cài đặt mặc định của nhà sản xuất.
Underscan : tùy chỉnh khung hình ảnh hiển thị trên màn hình.
Overscan : Zoom hình ảnh
Các núm xoay : Điều chỉnh độ tương phản, sáng tối, pha trộn màu.
Power : Công tắc nguồn
2. Nguồn sáng Xenon CLV-U40D
RGB/COMPONENT A-B : Bấm chọn A hoặc B nếu kết nối RGB A/B phía sau.
Menu – Select - - : Sử dụng để điều chỉnh các chế độ.
Degaus : Khử nhiễm từ màn hình
CRTReset : Về cài đặt mặc định của nhà sản xuất.
Underscan : tùy chỉnh khung hình ảnh hiển thị trên màn hình.
Overscan : Zoom hình ảnh
Các núm xoay : Điều chỉnh độ tương phản, sáng tối, pha trộn màu.
Power : Công tắc nguồn
2. Nguồn sáng Xenon CLV-U40D
1/ Công tắc bật/tắt nguồn.
2/ Cổng kết nối với đầu dây nội soi.
3/ Công tắc bật đèn Xenon (không tắt khi bấm lần 2)
4/ Các hệ màu tương thích với các model
- OES: chế độ ánh sáng dùng cho Fiber
- EVIS100: chế độ ánh sáng dùng cho các dòng xử lý hình ảnh CV-100/140
- EVIS200: chế độ ánh sáng dùng cho các dòng xử lý hình ảnh CV-200/240
5/ Bật/tắt và điều chỉnh mức bơm
6/ Tăng/giảm ánh sáng đèn Xenon
3. Bộ xử lý hình ảnh CV-240
2/ Cổng kết nối với đầu dây nội soi.
3/ Công tắc bật đèn Xenon (không tắt khi bấm lần 2)
4/ Các hệ màu tương thích với các model
- OES: chế độ ánh sáng dùng cho Fiber
- EVIS100: chế độ ánh sáng dùng cho các dòng xử lý hình ảnh CV-100/140
- EVIS200: chế độ ánh sáng dùng cho các dòng xử lý hình ảnh CV-200/240
5/ Bật/tắt và điều chỉnh mức bơm
6/ Tăng/giảm ánh sáng đèn Xenon
3. Bộ xử lý hình ảnh CV-240
1/ Công tắc bật/tắt nguồn điện
2/ Chân cắm cable tín hiệu MD-149 (cách kết nối xem phần phụ kiện bên dưới)
3/ Phím cân bằng trắng: Sử dụng khi hình ảnh soi không đạt tiêu chuẩn.
Cách sử dụng:Đưa đầu dây nội soi vuông góc với tờ giấy hoặc mặt phẳng màu trắng, giữ khoảng cách 3-5cm.Bấm và giữ phím cân bằng trắng 3 giây rồi nhả tay ra.Đợi đến khi đèn hết nháy và tắt đi là hoàn thiện việc cân bằng trắng.
4/ Phím điều chỉnh độ mịn của hình ảnh nội soi.
5/ Điều chỉnh tang, giảm màu xanh (bên trái) – đỏ (bên phải)
4. Dây nội soi dạ dày/đại tràng GIF/CF-240
2/ Chân cắm cable tín hiệu MD-149 (cách kết nối xem phần phụ kiện bên dưới)
3/ Phím cân bằng trắng: Sử dụng khi hình ảnh soi không đạt tiêu chuẩn.
Cách sử dụng:Đưa đầu dây nội soi vuông góc với tờ giấy hoặc mặt phẳng màu trắng, giữ khoảng cách 3-5cm.Bấm và giữ phím cân bằng trắng 3 giây rồi nhả tay ra.Đợi đến khi đèn hết nháy và tắt đi là hoàn thiện việc cân bằng trắng.
4/ Phím điều chỉnh độ mịn của hình ảnh nội soi.
5/ Điều chỉnh tang, giảm màu xanh (bên trái) – đỏ (bên phải)
4. Dây nội soi dạ dày/đại tràng GIF/CF-240

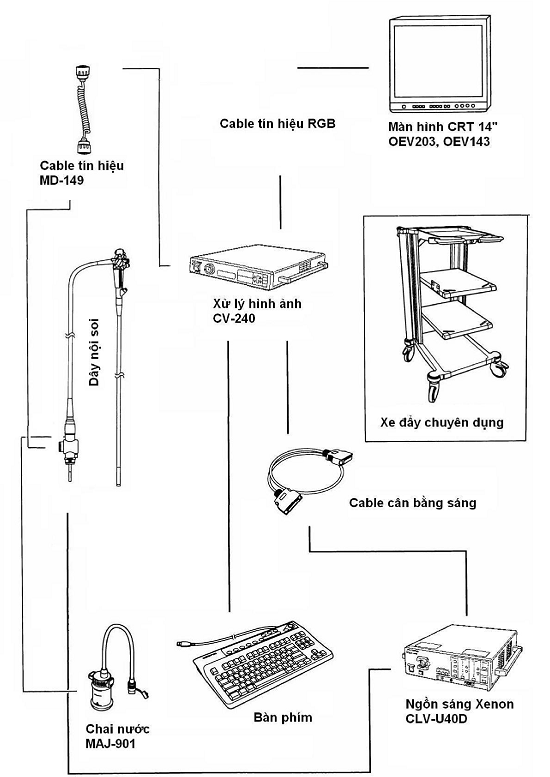

5. Phụ kiện và cách kết nối

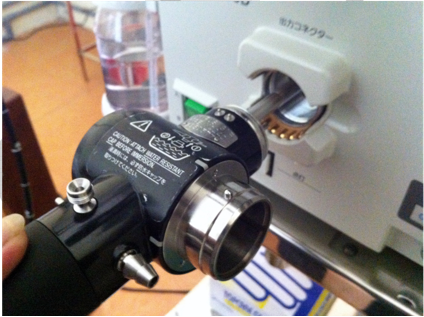

5.1 Scope connector MD-149: kết nối tín hiệu từ xử lý hình ảnh tới dây soi như hình ảnh. Đưa đầu dây kết nối vào thiết bị như hình ảnh và xoay tới khi lẫy khóa trong khóa lại.

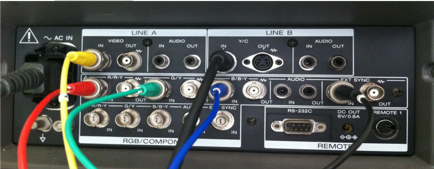

5.2 Cable RGB : Kết nối tín hiệu từ xử lý hình ảnh tới màn hình
- Đầu tròn cắm vào xử lý hình ảnh
- Đầu tròn cắm vào xử lý hình ảnh
- Đầu có các chân đồng trục R-G-B-S cắm vào màn hình ở cổng IN của Line A/B
- Khi cắm LINE A để hình ảnh được hiển thị cũng phải chọn RGB-A trên màn hình, tương tự cho Line B
5.3 Dây cân bằng trắng : kết nối từ xử lý hình ảnh tới nguồn sáng để xử lý màu. Hai đầu dây có kích cỡ và số chân giống nhau, kết nối như hình ảnh
5.4 Chai nước MAJ-901 : Chứa nước để bơm rửa trong khi soi
Cách kết nối chai nước với dây soi : ưa lỗ to và chân cắm dài trên dây soi theo góc 90 độ rồi xoay lại song song đồng thời cắm chân thứ 2.
Cách kết nối chai nước với dây soi : ưa lỗ to và chân cắm dài trên dây soi theo góc 90 độ rồi xoay lại song song đồng thời cắm chân thứ 2.
6. Các phụ tùng và chức năng của phụ tùng.
6.1 Water resistant cap

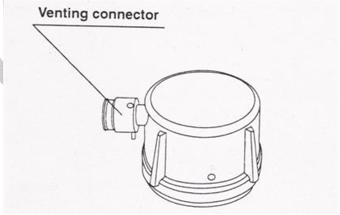

Nắp chống nước : Được nối với bộ phận tiếp điện ở trên dây soi nhằm ngăn chặn không cho nước thấm vào bộ phận này trong quá trình rửa máy. Bộ phận veting connector trên nắp chống nước còn được nối với Leakage tester trong khi làm test dò rỉ dây soi.
6.1 Water resistant cap
Nắp chống nước : Được nối với bộ phận tiếp điện ở trên dây soi nhằm ngăn chặn không cho nước thấm vào bộ phận này trong quá trình rửa máy. Bộ phận veting connector trên nắp chống nước còn được nối với Leakage tester trong khi làm test dò rỉ dây soi.

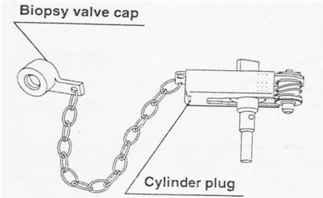

6.2 Channel plug
Bộ khóa kênh, được sử dụng để khóa cổng kênh sinh thiết, kênh khí nước, kênh hút trong quá trình rửa.
6.3 Injection tube
Bộ rửa tang cường, được sử dụng để bơm dung dịch xà phòng, chất khử khuẩn, cồn, không khí vào kênh khí nước, kênh hút.
Bộ rửa tang cường, được sử dụng để bơm dung dịch xà phòng, chất khử khuẩn, cồn, không khí vào kênh khí nước, kênh hút.
6.4 Channel cleaning brush :

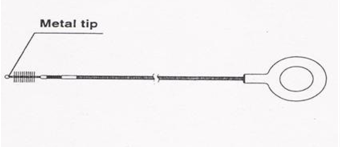

Chổi rửa trong, dùng để cọ rửa phía trong của kênh sinh thiết, kênh hút, lỗ của van khí nước, van hút.
Chổi rửa trong, dùng để cọ rửa phía trong của kênh sinh thiết, kênh hút, lỗ của van khí nước, van hút.
6.5 Channel opening cleaning brush :
Chổi rửa ngoài : Dùng để cọ rửa bề mặt của distal end, cổng kênh sinh thiết, lỗ van hút
Chổi rửa ngoài : Dùng để cọ rửa bề mặt của distal end, cổng kênh sinh thiết, lỗ van hút
6.6 AW channel cleaning adapter :

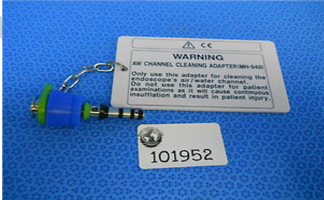

Van tăng áp : Trong quá trình rửa sơ bộ, AW channel cleaning adapter được nối với ổ van khí nước. Khi ấn van này, nước sẽ được bơm vào kênh khí nước. Không khí được bơm liên tục khi không nhấn van này.
Van tăng áp : Trong quá trình rửa sơ bộ, AW channel cleaning adapter được nối với ổ van khí nước. Khi ấn van này, nước sẽ được bơm vào kênh khí nước. Không khí được bơm liên tục khi không nhấn van này.
